Abri de terrasse : Charge de neige et charge de vent

Outre la charge propre, la prise en compte des influences du vent et de la neige est essentielle dans la construction de l’abri de terrasse. Selon l’emplacement et la conception du toit, ces influences peuvent être considérables. Le spécialiste pour le dimensionnement et la conception corrects est l’ingénieur en structure, également appelé ingénieur en statique.

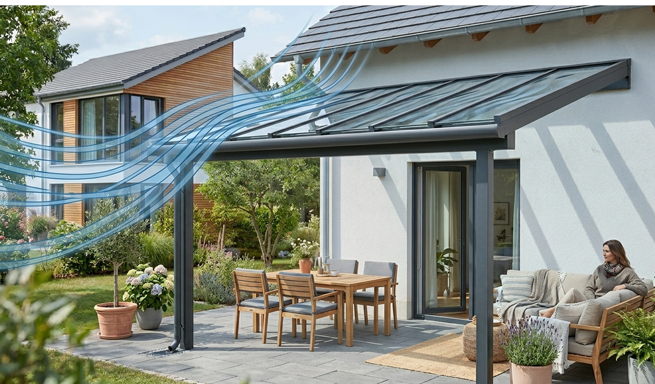

La charge de vent – Pression de tous côtés

La charge de vent désigne les forces qui agissent sur une construction ou un élément de construction en raison du vent, dont l’intensité varie selon les conditions météorologiques. Techniquement, la valeur décrit les distributions de pression exercées par le vent ou son écoulement. La détermination correcte de la charge de vent est cruciale pour la stabilité d’un bâtiment et fait partie des calculs fondamentaux pour les bâtiments et les toits, mais aussi pour les installations solaires ou éoliennes.

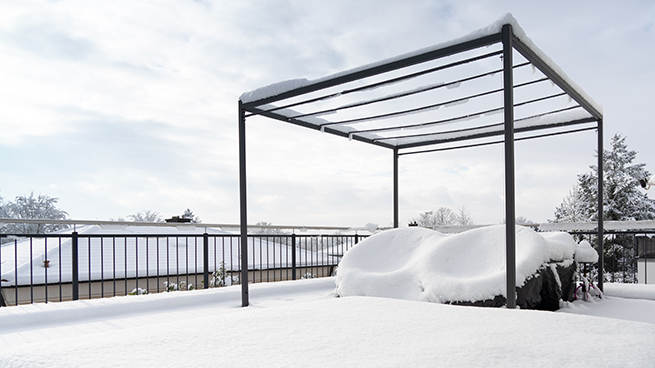

La charge de neige

La charge de neige est la charge exercée par le poids de la neige sur un toit, exerçant ainsi une pression correspondante. Elle est exprimée en newtons par m². La taille de la charge de neige dépend d’une part de l’épaisseur de la couche de neige, mais aussi du type de neige. En général, plus la neige est humide, plus le poids est élevé et plus la charge exercée est importante. Pour déterminer la charge de neige maximale sur un toit en tant que valeur de calcul, l’Allemagne est divisée en 5 zones de charge de neige (indiquées avec des régions d’exemple) :

• Zone de charge de neige 1 : Moyenne-Rhénanie, Plaine du Bas-Rhin (0,65 kN/m²)
• Zone de charge de neige 1a : Augsbourg (0,81 kN/m²)
• Zone de charge de neige 2 : Plaine d’Allemagne du Nord, Suisse saxonne, Erzgebirge oriental (0,85 kN/m²)
• Zone de charge de neige 2a : Haute Forêt-Noire, Rhön, Sauerland (1,06 kN/m²)
• Zone de charge de neige 3 : Alpes, Forêt bavaroise, Erzgebirge, Harz (1,10 kN/m²)

Un autre indicateur de la charge de neige réelle est également l’altitude, qui est multipliée par le coefficient de la zone de charge de neige correspondante. Les toits de terrasse ont généralement un angle d’inclinaison inférieur à 30 degrés et sont donc considérés comme des toits plats en ce qui concerne la charge de neige.

La norme principale pour le calcul de la charge de neige est la DIN 1055, d’autres directives pour déterminer les charges exercées sont données par la règle professionnelle des couvreurs « Détermination des charges – Charges de neige – Toits ». La manière dont la charge de neige agit sur un toit dépend de son inclinaison.

Dimensionnement correct de l’abri de terrasse

En ce qui concerne la construction statique, un abri de terrasse se compose d’un toit plat (toit à faible pente) soutenu par des poteaux, ou fixé au niveau du faîtage sur le mur extérieur. Pour le dimensionnement de la structure du toit ainsi que du nombre et des sections des poteaux, le poids propre du toit, la charge du vent et la charge de neige jouent un rôle déterminant. Si l’abri de terrasse est praticable, les charges d’exploitation s’ajoutent.

Les abris de terrasse sont généralement soumis à autorisation. Cela signifie qu’une demande de permis de construire et donc un calcul de structure doivent être réalisés. L’ingénieur structure recueille tous les paramètres de la construction ainsi que les charges maximales de neige et de vent et en déduit la construction de l’abri de terrasse avec ses sections, ses détails de fixation et d’exécution.
