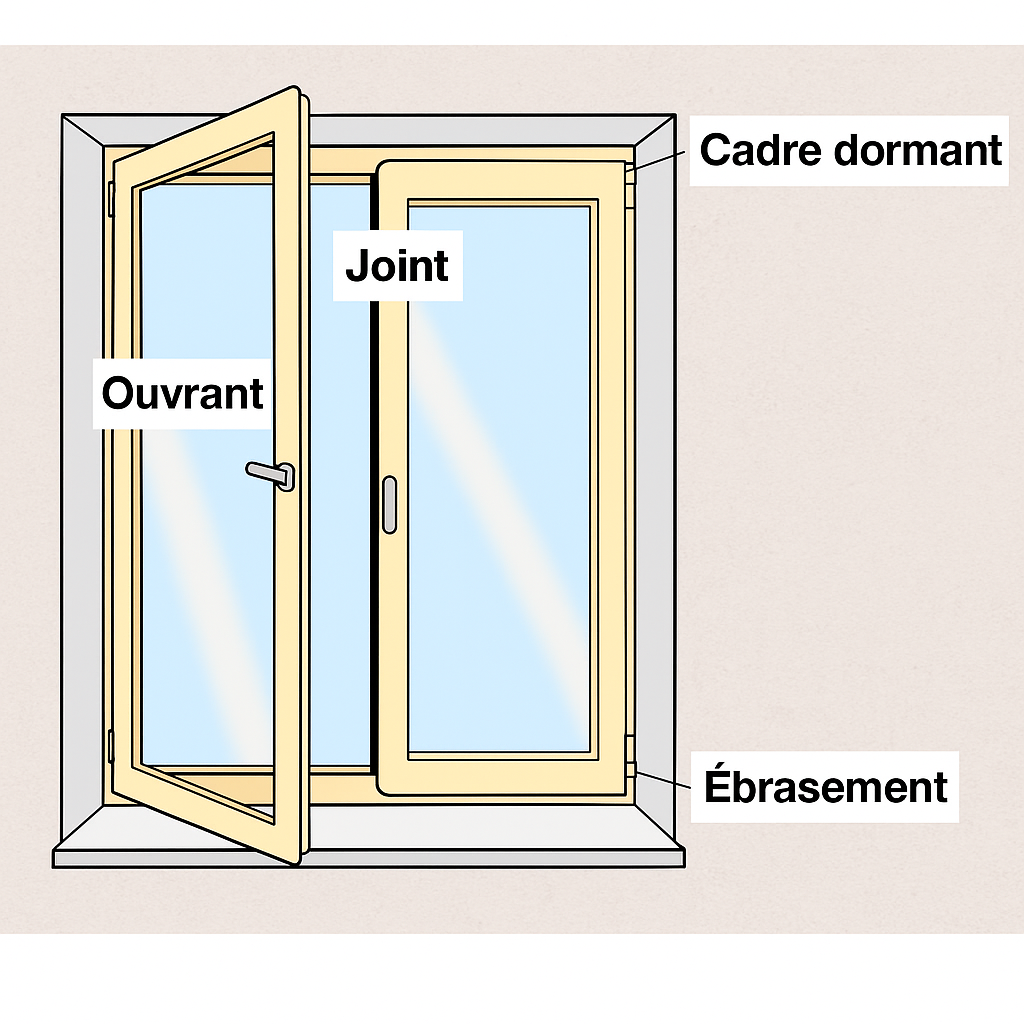

Construction et composants de la fenêtre
Le verre de fenêtre et le cadre de fenêtre ne sont que deux des composants qui constituent une fenêtre moderne. Grâce à des technologies innovantes, les fenêtres atteignent aujourd’hui d’excellents valeurs U et offrent ainsi une haute isolation thermique. Également intégrés dans la fenêtre, des composants pour la protection contre les effractions et l’isolation acoustique. Dans l’article suivant, tous les composants de la fenêtre et leur fonction sont expliqués.
L'essentiel en bref
Une fenêtre moderne se compose de cadres, d’ouvrants, de vitrages, de ferrures et de joints qui fonctionnent parfaitement ensemble.
Le vitrage multiple, les joints et le « bord chaud » assurent l’isolation thermique, l’isolation acoustique et la sécurité.
Des composants de haute qualité et un montage professionnel sont déterminants pour le fonctionnement, l’étanchéité et la durabilité.
Le cadre de fenêtre et ses composants
Le cadre de fenêtre ou aussi dormant est la partie fixe du cadre d’une fenêtre, qui est solidement reliée à l’ouverture de fenêtre dans le mur extérieur. Ce cadre est composé d’aluminium, de bois, de plastique ou d’une combinaison de ces matériaux. Selon le matériau, le cadre de fenêtre est constitué de différentes chambres à rupture thermique, qui sont assemblées en un profilé de fenêtre comme pour l’aluminium ou la fenêtre PVC ou d’un profil massif, comme c’est le cas pour la fenêtre en bois. Les fenêtres PVC possèdent un noyau en acier qui assure la stabilité nécessaire même pour de grandes dimensions de fenêtres. Les ferrures de fenêtre sont fixées au dormant, reliant le cadre à l’ouvrant. Le cadre de fenêtre peut également contenir les éléments suivants :
Les croisillons
Les croisillons de fenêtre divisent une vitre en plusieurs sections et sont un élément de design dans les fenêtres modernes. On distingue différentes variantes :
- Le vrai croisillon divise les vitres en panneaux individuels. Cette variante de croisillon est particulièrement esthétique, mais elle exige également une grande étanchéité en raison des nombreuses jonctions entre le verre et le cadre.
- Les croisillons en aluminium, la solution de croisillon la plus économique, sont placés dans l’espace entre les vitres.
- Le croisillons intégrés ou faux croisillons se composent d’un croisillon intérieur et d’une imitation de croisillon collée sur la vitre extérieure. L’effet de cette imitation est renforcé par un joint en silicone entre l’imitation de croisillon et la vitre.
- Les grilles de croisillons peuvent être fixées à l’extérieur ou à l’intérieur de la fenêtre grâce à un système de clips. Pour nettoyer la vitre, la grille de croisillons peut être facilement retirée.
Le meneau
Les meneaux divisent un cadre de fenêtre dans le sens vertical. Le profil du meneau sert de battement pour l’ouvrant ou pour un vitrage fixe. Les meneaux sont utilisés dans les fenêtres à deux ouvrants ou plus.
La traverse
La traverse est une traverse horizontale qui divise la fenêtre en deux parties, à savoir l’imposte et l’allège vitrée. Le profil de la traverse est formé comme le profil du cadre et sert de battement pour l’ouvrant ou de délimitation pour un vitrage fixe.
Fenêtres sans meneau fixe
Le sans meneau fixe remplace le meneau dans les fenêtres à deux ouvrants : Un sans meneau fixe est fixé à l’un des deux ouvrants. C’est là que se trouve également la poignée de fenêtre. Le deuxième ouvrant est fermé ou ouvert par un mécanisme d’ouverture dans le cadre. Le grand avantage de la fenêtre à meneau mobile est qu’une fois ouverte, aucun meneau ne gêne la vue.
Le rejet d’eau
Les rejets d’eau sont montés à l’extérieur de l’ouvrant de la fenêtre et servent à l’évacuation de l’eau de pluie et à la protection contre l’humidité du profilé transversal inférieur. Indispensables pour les fenêtres en bois, les profils inclinés sont parfois utilisés également pour la fenêtre PVC. De nos jours, les fenêtres modernes utilisent principalement des rails de pluie, qui sont fixés au cadre de fenêtre.
L’ouvrant
En règle générale, les fenêtres peuvent être ouvertes. À cet effet, on utilise l’ouvrant, dont le cadre est fabriqué dans le même matériau que le dormant. Le profil est façonné du côté du cadre de manière à s’emboîter parfaitement dans le dormant. Cette zone est également appelée feuillure de fenêtre. Dans l’ouvrant se trouve le vitrage en tant qu’élément d’éclairage transparent.
Le joint de frappe
Les bords des profils de cadre et d’ouvrant sont chacun inclinés, ce qui crée un chevauchement et un emboîtement des profils. La cavité intermédiaire et la disposition en gradins dirigent et freinent les courants d’air. Avec le joint de frappe situé là, une étanchéité parfaite et donc une bonne isolation thermique de la fenêtre sont obtenues.
L’ouvrant est relié au cadre de fenêtre à l’aide de composants mobiles – les ferrures de fenêtre.
Les ferrures de fenêtre
Tous les éléments d’une fenêtre nécessaires à l’ouverture, à la fermeture ou au mouvement de l’ouvrant sont appelés ferrures de fenêtre. Cela inclut :
La ferrure oscillo-battante
La ferrure oscillo-battante permet d’ouvrir un ouvrant ou de le mettre en position basculante. Le contrôle se fait par la position de la poignée de fenêtre. Les ferrures oscillo-battantes classiques se composent des éléments suivants :
- Mécanisme avec poignée, ou l’olive de fenêtre
- Renvoi d’angle
- Compas avec palier de compas
- Palier oscillo-battant
- Support de bascule
- Pêne
- Gâche
- Tringles de poussée
La majorité des éléments de la ferrure oscillo-battante est discrètement intégrée dans les profils. Seules les charnières et la poignée tournante sont visibles.
Technique de fermeture de fenêtre
L’ouvrant peut être verrouillé de différentes manières. En principe, une fermeture à galet est utilisée. Lorsque la fenêtre est fermée par la poignée tournante ou l’olive, un ou plusieurs galets s’engagent dans les ferrures du cadre de fenêtre. On distingue :
- Galet roulant, dont la seule fonction est de fixer fermement l’ouvrant au dormant et d’empêcher une ouverture forcée
- Galet champignon, qui assure une sécurité accrue en engageant fermement la ferrure et le galet champignon
En cas de besoin accru de sécurité, la fenêtre peut être équipée d’une poignée de fenêtre verrouillable. En position fermée, la poignée peut être verrouillée par un cylindre de fermeture ou par un bouton-poussoir. Cela empêche d’une part une ouverture accidentelle de l’intérieur (sécurité enfants) et rend impossible pour les cambrioleurs de déplacer les ferrures pour libérer les galets champignon.
La poignée de fenêtre
Contrairement aux fenêtres plus anciennes, les modèles modernes sont actionnés par une seule poignée. La poignée de fenêtre assume différentes fonctions selon sa position et permet l’ouverture, la fermeture et le basculement de l’ouvrant. Cela est rendu possible par un mécanisme interne dans la ferrure de fenêtre, qui active différents éléments mécaniques de la fenêtre selon la position de rotation de la poignée.
La charnière de fenêtre
Les charnières de fenêtre forment en quelque sorte les gonds de l’ouvrant et permettent son mouvement. Autrefois, on utilisait principalement des charnières à enfourchement ou à fiches, puis l’utilisation de charnières à percer ou à visser a suivi. Dans les fenêtres modernes à isolation thermique, les charnières de fenêtre dissimulées sont la norme. En position fermée, elles ne sont pas visibles.
Joints de fenêtre
Les fenêtres modernes doivent répondre à des exigences élevées en matière d’étanchéité et de protection thermique. Outre la séparation thermique du profil et un vitrage multiple, des joints périphériques assurent cela. Les joints de fenêtre se trouvent à différents endroits, à savoir entre le cadre de fenêtre et l’ouvrant, mais aussi entre le profil et les vitres.
Pour l’étanchéité entre le cadre de fenêtre et l’ouvrant, on utilise des joints de feuillure. Les bandes d’étanchéité périphériques en TPE (élastomères thermoplastiques) ou en caoutchouc silicone se déroulent sur deux, voire trois niveaux pour les fenêtres de très haute qualité :
Les fenêtres avec joints de frappe ont deux niveaux d’étanchéité, chacun étant disposé à l’intérieur et à l’extérieur du profil. Le joint intérieur est appelé joint de frappe de l’ouvrant, le joint extérieur est appelé joint de frappe du cadre dormant.

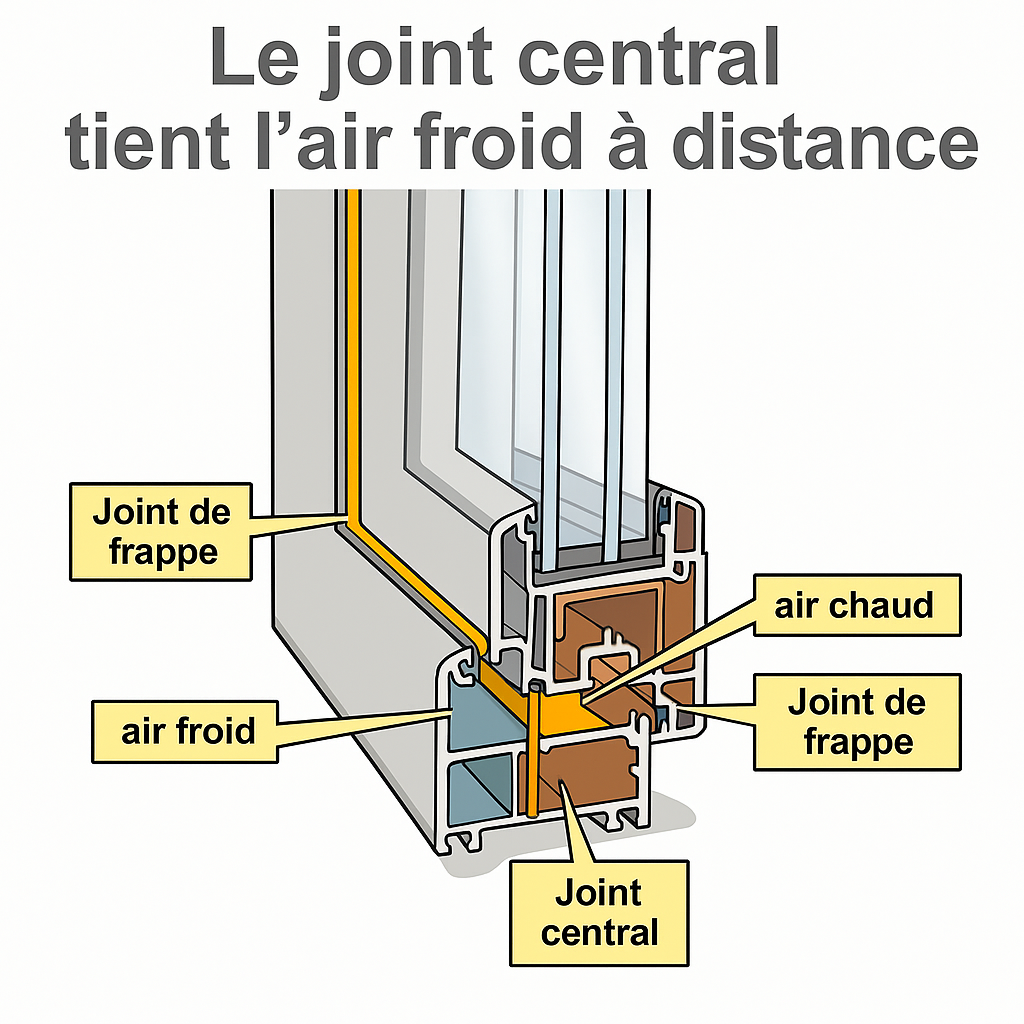

Joint central
Avec le joint central, un autre niveau d’étanchéité est créé, situé dans la zone centrale du cadre de la fenêtre. L’avantage de cette variante : le matériau d’étanchéité est protégé des intempéries. Le joint central remplace soit le joint extérieur, soit est disposé en plus de celui-ci. On parle alors d’un triple joint qui améliore non seulement l’isolation thermique, mais offre également une meilleure isolation acoustique.
Le vitrage
Le vitrage occupe la plus grande partie de la surface de la fenêtre. Deux, trois ou même quatre vitres sont fixées dans l’ouvrant. Selon le nombre de vitres et la construction, différentes valeurs d’isolation thermique et acoustique peuvent être atteintes.
La vitre
Pour obtenir une valeur U aussi basse que possible, le vitrage des fenêtres à isolation thermique est composé de plusieurs vitres, fabriquées par le procédé float. L’épaisseur du verre, le nombre de vitres ainsi que la distance entre les vitres déterminent les valeurs physiques du bâtiment. Des gaz rares peuvent également être introduits dans l’espace entre les vitres. Ils ont une conductivité thermique inférieure à celle de l’air et empêchent ainsi le transfert de chaleur d’une vitre à l’autre. Les vitres sont placées dans la feuillure de vitrage, la distance entre les vitres est maintenue en permanence par un intercalaire en aluminium.
La feuillure de vitrage
La feuillure de vitrage sert à accueillir les vitres et est une sorte de rainure dans le profil du cadre de l’ouvrant. Pour éviter que le cadre et la vitre ne se touchent et que des fissures ne se produisent en raison des tensions, des cales de vitrage sont requises dans la feuillure de vitrage. Le vide ainsi créé dans la feuillure de vitrage sert également à l’équilibrage de la pression et à la ventilation. Cela réduit le risque de formation de condensation entre les différentes vitres en cas d’humidité élevée de l’air ambiant. La hauteur de la feuillure de vitrage et donc la profondeur d’encastrement des vitres dans le profil du cadre jouent également un rôle pour la valeur U de la fenêtre.
La parclose
La parclose ou encore la baguette de maintien du verre est située tout autour à l’intérieur de la fenêtre et forme le bord entre le cadre de l’ouvrant et le vitrage. Elle assure une fixation stable de la vitre dans la feuillure de vitrage. Les baguettes sont disponibles en version carrée, ronde, lisse ou profilée et sont fabriquées dans le même matériau que le cadre de fenêtre. Dans le cas de la fenêtre PVC, la fixation se fait généralement par un système de clips, par lequel la lèvre en caoutchouc est pressée contre le verre.
Remarque : Les parcloses remplissent la même fonction que le mastic à bois autrefois utilisé, que l’on trouve encore aujourd’hui sur les anciennes fenêtres à cadre en bois.
Le joint de vitrage
Un autre joint de fenêtre est le joint de vitrage, qui scelle l’espace entre le cadre et la vitre dans l’ouvrant. Cela empêche l’infiltration d’humidité ou de saleté dans les espaces entre les vitres. Le joint sert également à améliorer la fixation de la vitre dans la feuillure de vitrage.

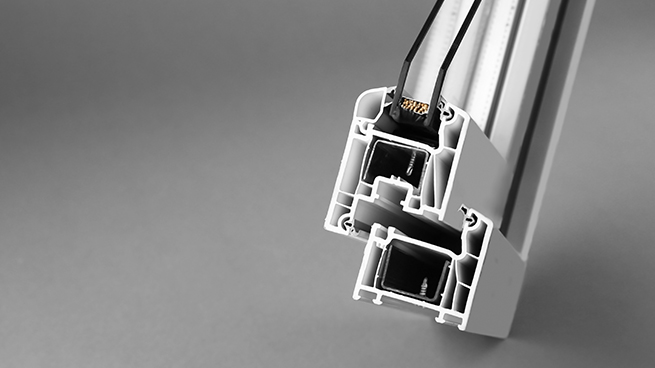

L’intercalaire
Pour que les vitres soient fixées de manière stable et sécurisée dans la fenêtre, un intercalaire périphérique fait partie de l’assemblage du bord. Fabriqué en aluminium, inox ou plastique, cet élément assure également l’étanchéité des espaces entre les vitres, de sorte qu’aucune humidité ne puisse pénétrer et qu’aucun gaz ne puisse s’échapper. Les intercalaires sont constitués de profils creux remplis d’un dessiccant pour absorber l’humidité résiduelle. Pour améliorer l’isolation thermique, cette zone est réalisée dans les fenêtres modernes à isolation thermique sous forme de « bord chaud ».
Le bord chaud
Le problème avec les intercalaires en métal est leur haute conductivité, qui entraîne des ponts thermiques aux bords des vitres et favorise la formation de condensation. La solution est le soi-disant bord chaud. Pour cela, comme matériau pour l’intercalaire, au lieu de l’aluminium, on utilise de l’inox ou du plastique. Les deux matériaux ont une conductivité thermique nettement inférieure, permettant ainsi d’améliorer la valeur U globale de 0,1 W/m²K. Outre cet effet, cette construction améliore également la protection thermique estivale et la formation d’humidité à la jonction entre le cadre et le vitrage.
Fenêtres modernes – un produit de haute technologie
Les fenêtres modernes à isolation thermique offrent, en plus d’une très bonne isolation thermique, une fonctionnalité confortable grâce à une technologie avancée. Pour que la fenêtre remplisse ses fonctions à long terme, il est conseillé de procéder à un entretien et une maintenance réguliers, notamment des joints et des ferrures. Un réajustement prolonge également la durée de vie et empêche la fenêtre de se mettre en biais et de s’endommager. Un montage professionnel selon les règles de la pose RAL est également important. Car même la meilleure fenêtre n’est aussi bonne que son installation. Si les joints de raccordement entre le dormant et la maçonnerie ne sont pas réalisés sans défaut et correctement étanchéifiés, des ponts thermiques peuvent se former, entraînant des pertes de chaleur et même des dommages à la fenêtre ou à la maçonnerie.
FAQ : Les questions les plus fréquentes sur la construction des fenêtres et leurs composants
Une fenêtre se compose essentiellement du dormant, de l’ouvrant, du vitrage, des ferrures ainsi que de différents joints.
Les joints de fenêtre garantissent qu’aucun air, aucune humidité ou froid ne pénètre. Ils sont essentiels pour l’isolation thermique, l’isolation acoustique et l’efficacité énergétique.
Le « bord chaud » désigne un intercalaire spécial entre les vitres, qui réduit les pertes de chaleur et empêche la formation de condensation sur le bord de la vitre.
Le vitrage constitue la majeure partie de la surface de la fenêtre et influence considérablement l’isolation thermique, l’isolation acoustique et l’entrée de lumière.
Les ferrures de fenêtre permettent d’ouvrir, d’incliner et de fermer en toute sécurité la fenêtre tout en contribuant à la résistance à l’effraction.
